SMI應用

SMI技術介紹

標準電機接口（STANDARD MOTOR INTERFACE）是遮陽卷簾/百葉窗和驅動器的標準電氣接口。SMI可以將傳動裝置連接到集成的電子電路，以應用于遮陽卷簾/百葉窗系統。歐洲生產商已經聯合成立SMI工作組，以開發數字電機接口。通過標準化的接口，控制指令和報文可以精確控制驅動器。根據應用，最多可以并列控制16個驅動器。通過帶電源和數據傳輸?shù)奈寰€線路連接的控制器和驅動器，實時位置精度高、當前電機位置查詢、帶診斷信息的電機反饋。

SMI技術特點

? 無需相關經驗，使用SMI專用調節器設點限位；
? 電極頭部設有換向開關；
? 實時精準的狀態顯示(0 % –100 %)；
? 電機狀態反饋(比如：故障報錯)；
? 8/16路的模塊，8/16臺電機只需并成一路線；
? 兼容如KNX總線協議；
? 接線口使用螺絲固定。

SMI基于KNX協議

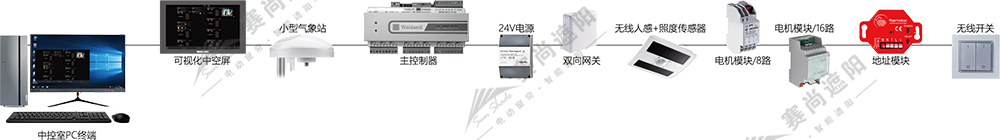

示意圖

系統功能

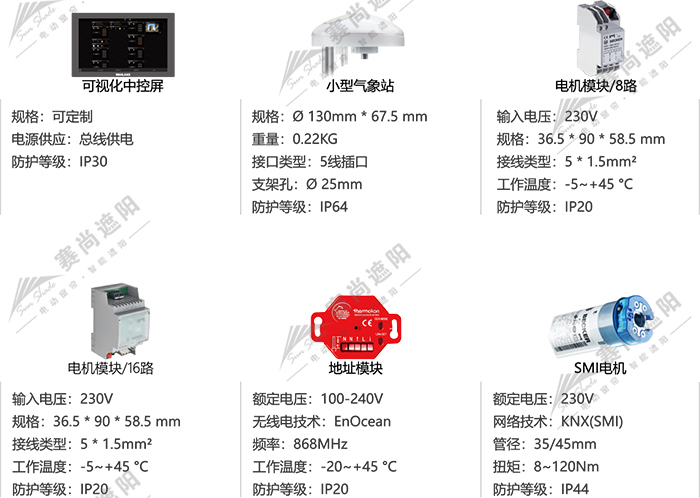

系統設備
